Les jonctions de câbles RELICON sont adaptées pour des applications universelles comme des branchements ou joints rectilignes dans des installations à Basse Tension (BT). Elles constituent une solution de choix pour les entreprises notamment d'approvisionnement en énergie, de l'industrie et du secteur de l’installation électrique pour relier en permanence les câbles enterrés dans le sol.
La connexion de câbles est un outil indispensable pour les ingénieurs électriciens, et là où des attentes élevées sont imposées. Une jonction de câble est destinée à protéger les câbles contre l'humidité, la poussière et les contraintes environnementales.
Désormais, il est encore plus facile de trouver la solution de jonction avec résine coulée adaptée à votre application, à tout moment et en tout lieu, grâce à l'application RELICON app. Disponible gratuitement sur iOS et Android, vous trouverez le lien de téléchargement et plus de détails ici.
Les boîtes de jonction RELICON sont imperméables aussi bien sur la longueur que sur la largeur du boîtier. Elles sont disponibles en différentes tailles et formes comme les boîtes de jonction droites i-Line mais aussi les boîtiers de jonctions en dérivation Y-Line et T-Line. Ils peuvent être utilisés sous terre, sous l'eau ou dans des conduits d'installation pour des applications en intérieur ou en extérieur, par exemple pour relier les câbles en réseau.
Les boîtes de jonctions de câbles RELICON sont résistantes aux influences environnementales et ne sont pas toxiques. HellermanTyton propose dans sa gamme de produits des résines à base de polyuréthane et d'époxy (comme la résine coulée PUR 33). Ces résines conviennent à la majorité des exigences de jonction de câbles dans les systèmes basse tension.
Le système de remplissage "Safe Filling" (SF) rend nos différentes résines coulées agréables à manipuler avec nos boîtes de jonction RELICON. Lorsqu‘il est correctement utilisé, le « SF » garantit qu’aucun contact n’est possible entre l‘installateur et la résine coulée, il peut également contrôler visuellement les étapes de mélange et de remplissage à tout moment.
La résine et le durcisseur sont mélangés dans une poche transparente à double chambre. Le mélange peut facilement être versé via le bec verseur après qu‘il ait été correctement encliqueté sur sa bague d‘adaptation se trouvant à l’intérieur de la pochette.

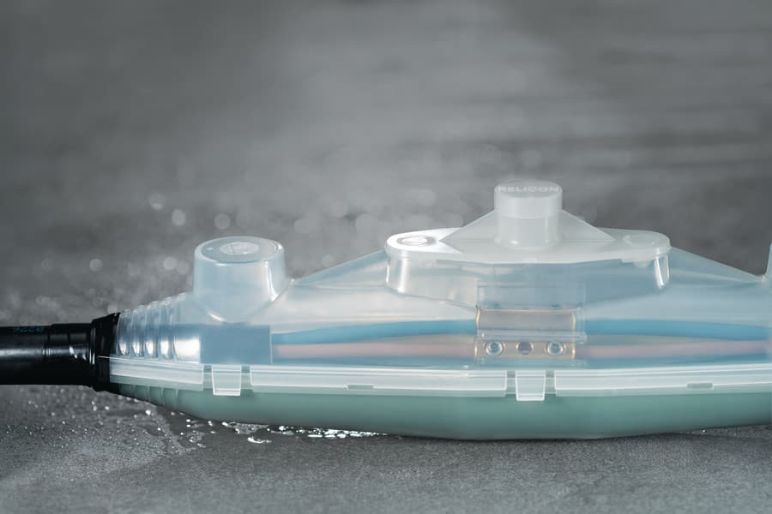

Les coques transparentes des boîtes de jonctions garantissent à l‘installateur un remplissage optimal par simple contrôle visuel. La résine coulée, complètement hydrophobe (capacité à repousser l’eau vers l’extérieur), ne présente aucun danger pour l‘environnement et le mélange peut être éliminé comme un déchet ménager ordinaire.
Une excellente stabilité hydrolytique rend les résines coulées RELICON particulièrement fiables et adaptées pour les applications à long terme.

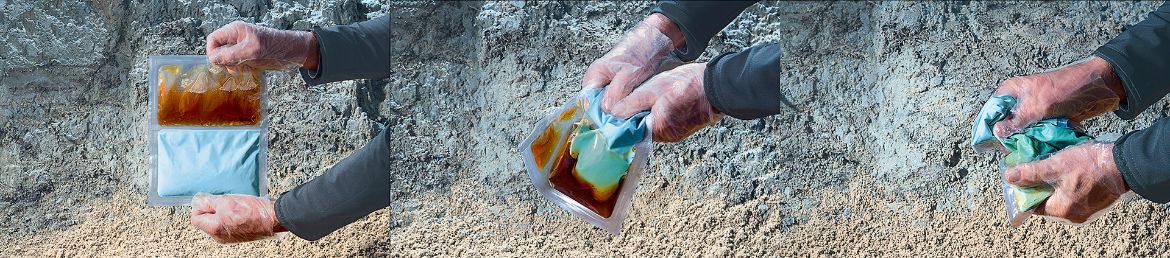

Etape 1 : Pochette transparente à 2 compartiments permet l‘inspection visuelle du mélange.
Etape 2 : Le joint entre les deux compartiments résine et durcisseur cède par simple pression.
Etape 3 : Brassage simple de la résine et de son durcisseur.
Etape 4 : Le changement de couleur breveté indique à l‘installateur que le brassage a bien été effectué de façon homogène.

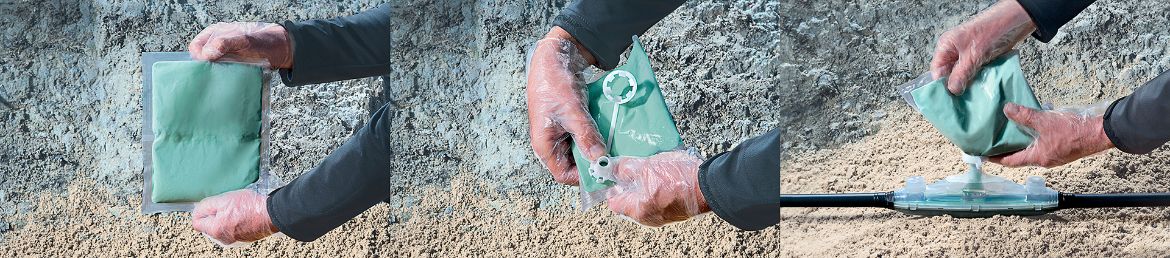

Etape 5 : Ouverture de la pochette automatique et étanche grâce à l‘installation de la buse de remplissage.
Etape 6 : Le bec verseur associé à son adaptateur permet de remplir le boîtier de manière efficace et rapide.

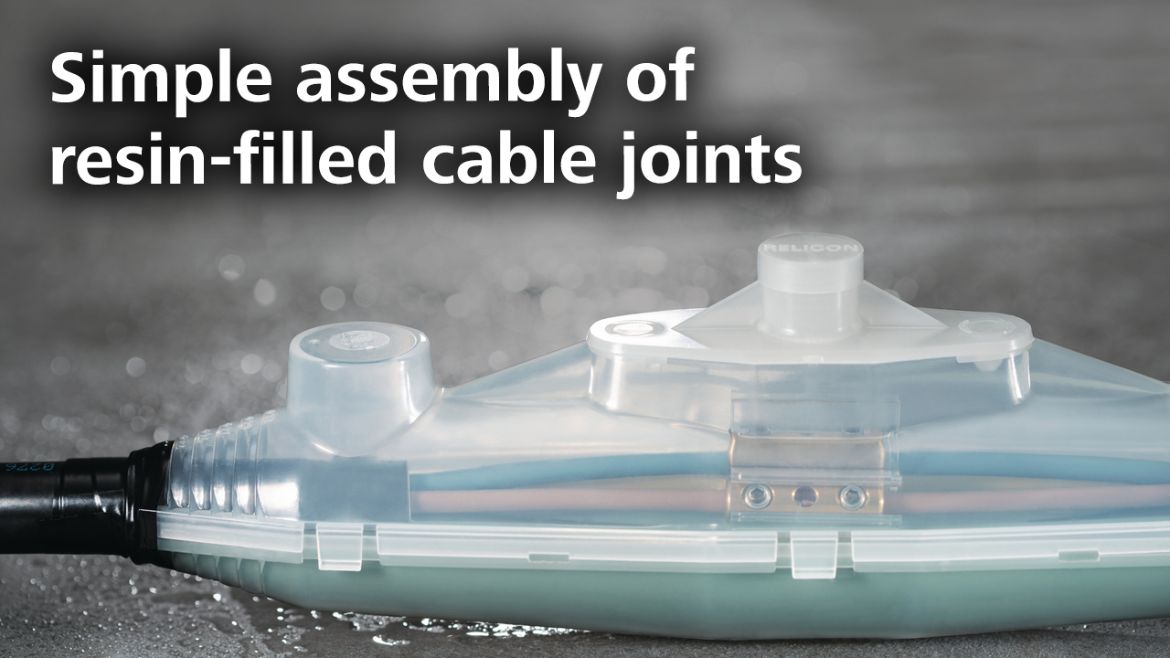

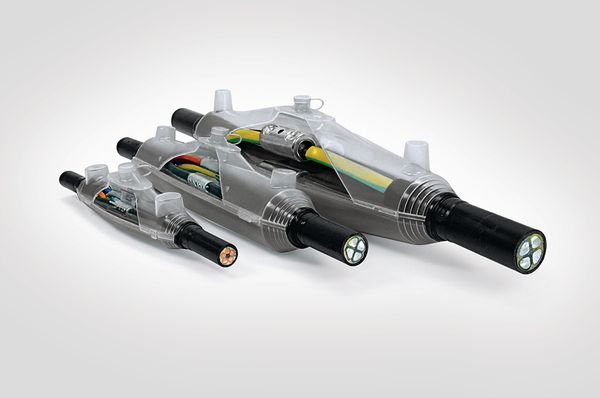

Les boîtes de jonction RELICON i-Line sont utilisables sur des réseaux électriques Basse Tension (BT). Elles sont adaptées au raccordement de câbles et de fils électriques polymériques en PVC, XLPE, PE, EPR, ainsi que pour les câbles électriques du secteur tertiaire.
Application : Installation extérieure, intérieure, en chemin de câbles, enterrée, à même le sol ou immergée.

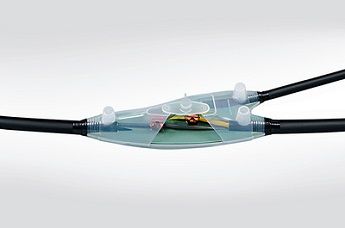

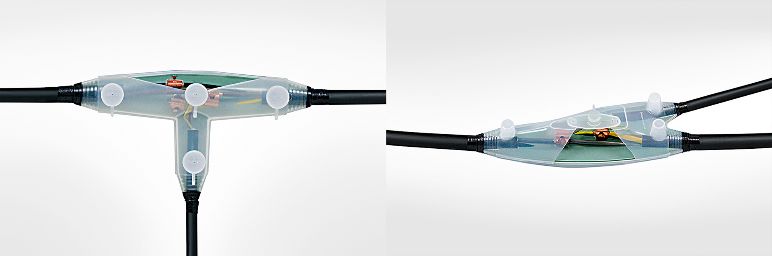

Les boîtes de dérivation RELICON en Y et en T sont utilisables sur des réseaux électriques Basse Tension (BT). Elles sont adaptées au raccordement de câbles et de fils électriques polymériques en PVC, XLPE, PE, EPR, ainsi que pour les câbles électriques du secteur tertiaire.
Application : Installation extérieure, intérieure, en chemin de câbles, enterrée, à même le sol ou immergée.

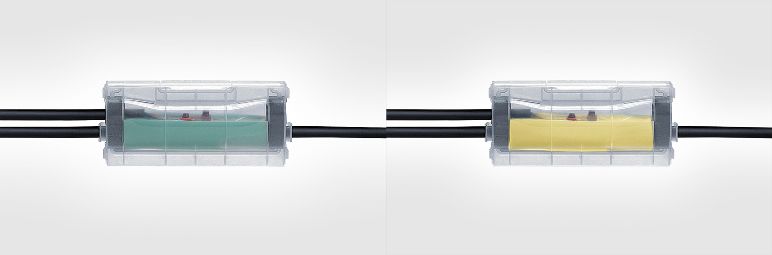

Les boîtes de dérivation doubles PA sont universelles pour un montage en jonction ou en dérivation. Selon le type de raccord, elles peuvent être utilisées pour effectuer des dérivations simples ou doubles. Elles sont adaptées au raccordement de câbles et fils électriques polymériques en PVC, XLPE, PE, EPR, ainsi que pour les câbles du secteur tertiaire.
Application : Sur des réseaux électriques Basse Tension (BT), ainsi que pour des câbles de signalisation et de communication. Pour l‘alimentation électrique de ligne d‘éclairage extérieur et pour la réparation de câbles. Installation extérieure, intérieure, en chemin de câbles, enterrée, à même le sol ou immergée.

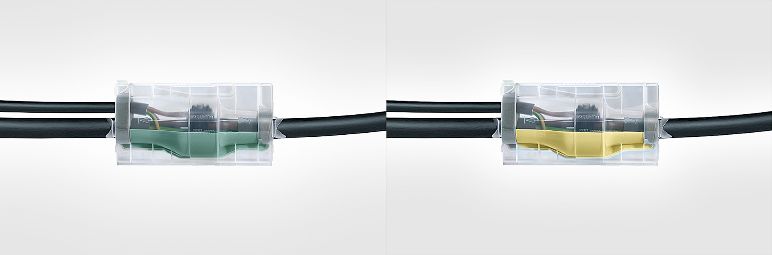

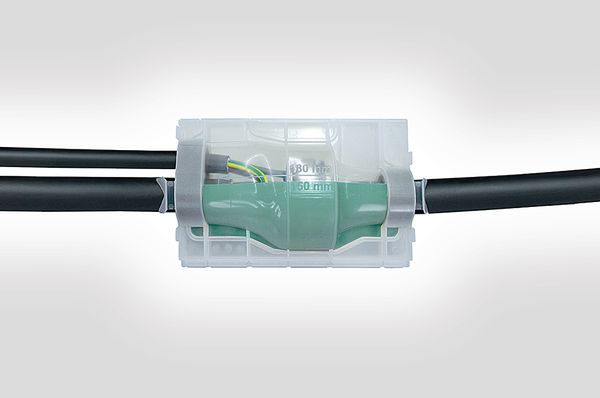

Les boîtes de dérivation simples PAH sont universelles pour un montage en jonction ou en dérivation, et sont adaptées à tous les types de connectique. Pour le raccordement de câbles et fils électriques polymériques en PVC, XLPE, PE, EPR, ainsi que pour les câbles électriques du secteur tertiaire.
Application: Dans les réseaux électriques Basse Tension (BT) comme dérivation pour le raccordement de bâtiments. Installation extérieure, intérieure, enterrée, à même le sol ou immergée.

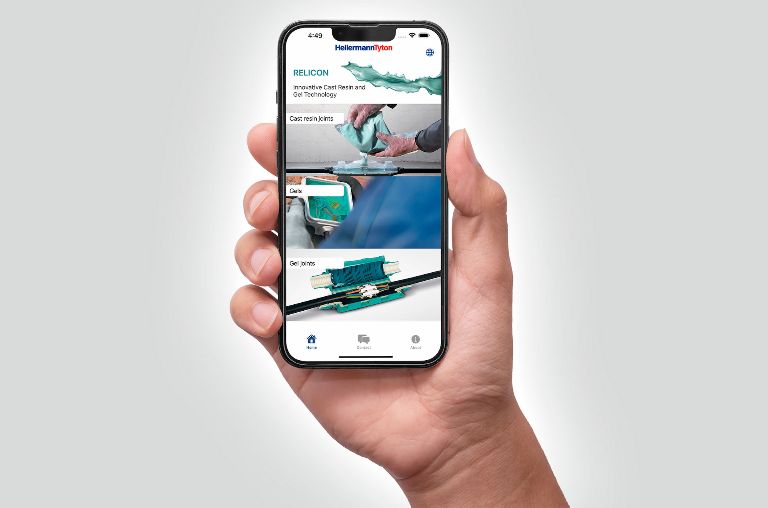

Trouvez la bonne jonction en résine coulée pour votre application en quatre étapes faciles, grâce au guide de solutions RELICON. Notre application pour iOS et Android vous offre de nombreux avantages :
En savoir plus et télécharger gratuitement
La résine coulée RELICON PUR 33 a été conçue pour l’isolation électrique et la protection mécanique de connexions dans les réseaux électriques Basse Tension (BT).
Application: Pour réaliser l‘étanchéité d‘accessoires de raccordement électriques aussi bien en intérieur qu‘en extérieur.
Les jonctions de câbles sont destinées à protéger les câbles contre l'humidité, la poussière et les contraintes environnementales. Pour en savoir plus, consultez cette vidéo :
HellermannTyton propose de nombreuses autres solutions pour l'isolation électrique et la protection contre l'humidité dans la plage basse tension. Un exemple est le gel bi-composant transparent, résistant à l'eau salée et amovible RELICON KH 67. Le gel bi-composant RELICON KH 100 possède des propriétés similaires et peut être facilement appliqué avec un pistolet doseur standard.
Pour plus d'informations sur nos gels et nos jonctions avec gel, consultez notre page dédiée.

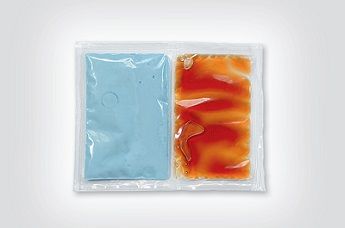

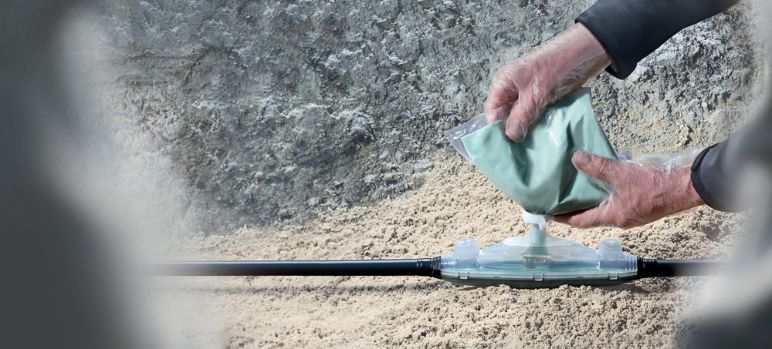

La résine coulée et le durcisseur se trouvent dans un sachet transparent à double compartiment. Lorsque le sachet est malaxé, le joint intérieur se rompt et les deux composants peuvent se mélanger. Pendant le mélange, la masse change de couleur. Le sachet transparent permet de voir si la masse est mélangée de manière homogène.
Le bec verseur intégré permet de remplir la boîte de jonction de manière sûre et propre, sans entrer en contact avec la résine coulée.
La protection mécanique vise à protéger le câble contre les influences physiques telles que les chocs (dus aux travaux d'excavation), les mouvements, l'abrasion, les forces de traction, les vibrations dues à la circulation (travail non conforme aux normes effectué par les ouvriers de la construction, les mouvements des véhicules font vibrer l'installation), les vibrations et la pression (due par exemple aux masses terrestres, à l'eau ou au poids du câble).
La protection mécanique offre souvent aussi une protection contre les contraintes thermiques.
Les jonctions avec résine coulée HellermannTyton sont testées conformément à la norme EN 50393, qui correspond à la norme DIN VDE 0278-393. La norme EN 50393 comprend les procédures d'essai suivantes :
Les degrés de protection sont indiqués par un code d'abréviation composé des lettres IP ("International Protection") et de deux chiffres correspondant au degré de protection. Le premier chiffre représente la protection contre le contact et la pénétration de corps étrangers et de poussières, tandis que le second chiffre représente la protection contre la pénétration d'eau. Nos résines coulées ont un degré de protection IP68, ce qui signifie :
6 = protection contre la pénétration de la poussière et le contact physique
8 = protection contre l'immersion permanente
Par leur conception, les manchons en résine coulée HellermannTyton répondent automatiquement aux exigences de la classe de protection IP68 et aux exigences plus élevées de la norme EN 50393. Pour cette raison, un test séparé n'est pas nécessaire, ce qui signifie que nous ne publions pas l'indice de protection IP68.

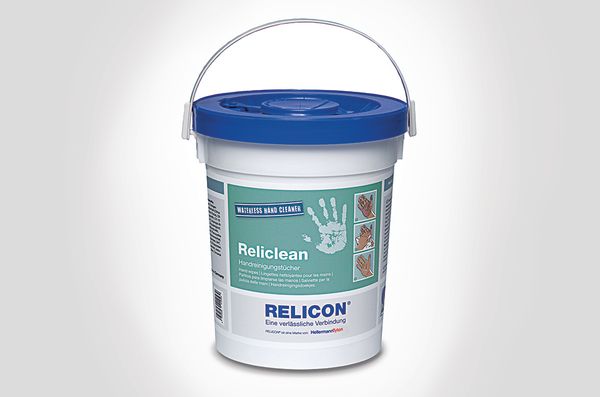

Toutes les résines coulées HellermannTyton sont étiquetées sans SVHC. Cela signifie que les résines coulées ne contiennent pas de substances dangereuses et peuvent être traitées comme telles. Toutefois, afin de réduire tout risque de contact avec la peau, nous vous fournissons des gants de protection. Nous vous conseillons de les porter pendant tout le processus de mélange et de remplissage. Si vous entrez malgré tout en contact avec une résine coulée, lavez la zone à l'eau courante ou utilisez nos lingettes Reliclean.
La durée de conservation de nos résines coulées varie. En général, les durées de conservation suivantes s'appliquent si elles sont conservées correctement dans l'emballage d'origine à une température comprise entre +5 °C et +40 °C :
Dès que les deux composants de la résine coulée sont mélangés de manière homogène et ont réagi, la résine coulée durcie est inoffensive pour l'environnement et ne constitue pas un déchet dangereux. Par conséquent, les anciennes jonctions avec résine coulée et les résidus de résine coulée durcie peuvent être jetés avec les déchets ménagers normaux. Veuillez noter que les résines coulées doivent être manipulées et durcies selon les instructions de l'emballage avant d'être éliminées. Pour de plus grandes quantités, il est recommandé de contacter au préalable l'entreprise de gestion des déchets concernée afin de garantir une élimination correcte, car les réglementations peuvent varier selon les régions.
