Lien de fixation pour bords de tôle, crantage intérieur, ∅2.0-47.0mm, noir, 500pcs
Article 156-00380 | CBTOS50RSTUD5-PA66HS/PA66HIRHS-BK | Détails

Lanière pour bord de tôle en application et orientable à 90°.

Lanières assemblées faciles à installer, à la main et sans outil, par simple enfoncement sur un bord de tôle ou une nervure
La tête du collier est orientable pour faciliter le serrage

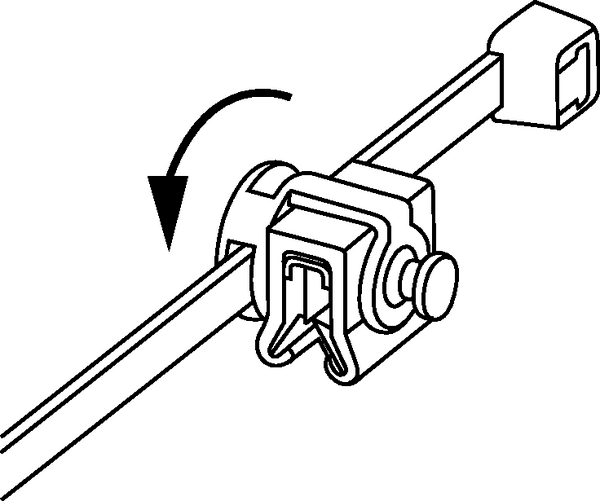

Collier rotatif à 90° ou 360° pour s'adapter à l'installation lors du montage
Lanières adaptées à des épaisseurs de panneaux allant de 1 à 3 mm
Présence d'un insert métallique double griffe en acier traité pour un maintien sûr et un effort à l'arrachement conséquent
Lanières pratiques et appréciées des applications ne pouvant s'autoriser un perçage ou une solution avec adhésif

Ajouter aux favoris

Demander un devis

Trouvez un distributeur près de chez vous

Télécharger CAD-Download Fiche technique

Voir le reste de la gamme:

Lanières assemblés pour fixation sur bord de tôle, rotation 90° >

Données de base

Application	Les lanières pour bord de tôle trouvent naturellement leur place pour les applications sans perçage ni trou de fixation, ou lorsque la température d'utilisation conduit à rejeter les solutions adhésives. Une fois le câble serré, le clip bord de tôle est prêt à être fixé au panneau. Ces lanières, très largement utilisées dans l'industrie automobile et dans le bâtiment, offrent un gain de temps considérable au montage.
Argument clé de vente	rotatif
Brève description	Lanière de fixation rotative 200x4.6mm pour bord de tôle en PA66HS noir-CBTOS50R
Contenu	500pcs
Couleur	Noir (BK)
Description	Les lanières pour bord de tôle sont faciles à mettre en place par simple enfoncement à la main sur le rebord du support ou sur une nervure prévue à cet effet. Les lanières EdgeClip orientables offrent la possibilité de tourner le collier en cours d'installation de manière à router les câbles dans l'espace imparti. La lanière CBT30MR est orientable sur 360° tandis que les autres lanières CBTO sont orientables sur 90° uniquement.
Description	Crantage intérieur
Description Very Short (BMEcat) (max. 40 characters)	Lanière200x4.6mm-CBTOS50RSTUD5
Famille de produits	Lanières assemblés pour fixation sur bord de tôle, rotation 90°
GLOBAL PART DESCRIPTION	CBTOS50RSTUD5-PA66HS/PA66HIRHS-BK
Matière	Polyamide 6.6, haute température (PA66HS), Polyamide 6.6, modifié chocs, haute température (PA66HIRHS)
Matière du collier	Polyamide 6.6, haute température (PA66HS)
Matière du pied	Polyamide 6.6, modifié chocs, haute température (PA66HIRHS)
Nom du produit	CBTOS50RSTUD5 pour un diamètre maximum de 47 mm, rotation possible de 90°, pour un routage en parallèle
Qté par	boîte
Référence	CBTOS50RSTUD5
Surface d'inscription	Aucun
Type de fixation	Edge Clips avec collier de serrage

Dimensions produit

Diamètre du toron (métrique)	2.0-47.0mm
Haut. (H)	1.2mm
Larg. (W)	4.6mm
Larg. max. du collier (G)	4.6mm
Larg. max. du collier G (impérial)	0.18
Long. (L)	202mm
Poids/unité	0.002896kg
Pour panneau d'épaisseur min. - max.	1 - 3 mm
Pour panneau d'épaisseur min. - max.	0 - 0.1 "
Résistance à la traction en N	225N
∅ max. du toron	47.0mm
∅ min. du toron	2.0mm

Télécharger

Spécifications

Conformité ROHS	Oui
ELV conforme (article 4 - 2)	Oui
Homologation(s)
Produits dangereux (oui/non)	Non
Températures d'utilisation	De -40 °C à +105 °C (+145 °C, 500 h)
Températures d'utilisation °C	De -40 °C à +105 °C
Tenue au feu	UL94 HB

Logistique et emballage


Code douanier	39269097
EAN13 / GTIN13	4031026333038
Packaging PL1 - Hauteur (m)	0.05m
Packaging PL1 - Largeur (m)	0.41m
Packaging PL1 - Longueur (m)	0.42m
Packaging PL1 - Poids (KG)	1.469kg
Packaging PL1 - Quantity	500
Packaging PL1 - Volume (m³)	0.00861m³
Packaging PL1 - nature/type	sachet
Packaging PL3 - Hauteur (m)	0.2m
Packaging PL3 - Longueur (m)	0.4m
Packaging PL3 - Poids (KG)	3.358kg
Packaging PL3 - Quantité	1000
Packaging PL3 - Volume (m³)	0.024m³
Packaging PL3 - nature/type	boîte
Packaging PL3- Largeur (m)	0.3m
Packaging PL4 - Hauteur (m)	1.144m
Packaging PL4 - Longueur (m)	1.2m
Packaging PL4 - Poids (KG)	155.32kg
Packaging PL4 - Quantité	40000
Packaging PL4 - Volume (m³)	1.098m³
Packaging PL4 - nature/type	Palette
Packaging PL4- Largeur (m)	0.8m
Pays d'origine	FR
