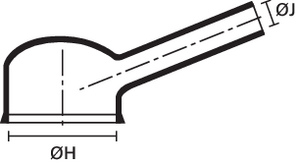

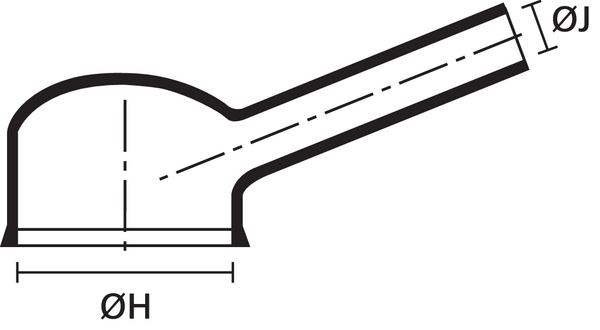

Coude thermo , Ø entrée/sortie 43.5 /34.0 / 11.5 /3.5 mm
Article 411-36180 | 1136-1-G-PO-X-BK |  Détails

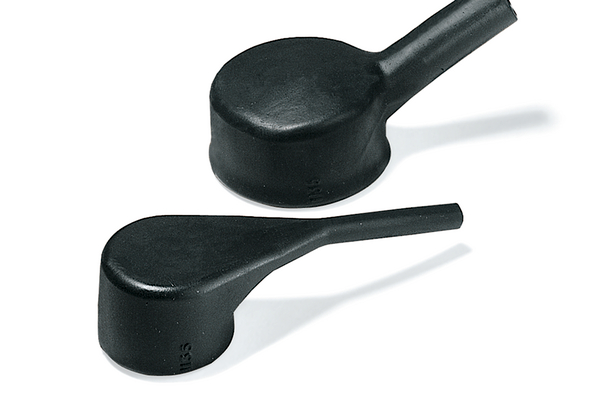

1135-1-G, avant et après rétreint.

    • Utilisée dans des applications avec des connecteurs partiellement encombrés, pour des câbles de petits diamètres
    • Conception en longue sortie pour orienter facilement le faisceau avant refroidissement
    • Répartition des contraintes sur le connecteur
    Ajouter aux favoris

     Demander un devis
    Télécharger CAD-Download
    Application Pièces moulées thermorétractables utilisées pour les faisceaux de câbles électriques et électroniques.
    Brève description Coude thermo , Ø entrée/sortie 43.5 /34.0 / 11.5 /3.5 mm
    Contenu 1pce
    Couleur Noir (BK)
    Description Pour bouchon
    Description Very Short (BMEcat) (max. 40 characters) Coude thermo 1136-1-G
    Famille de produits Pièces moulées thermorétractables à angle droit, homologuées VG
    GLOBAL PART DESCRIPTION 1136-1-G-PO-X-BK
    Matière Polyoléfine réticulée (PO-X)
    Nom du produit Helashrink série 1100, avec lèvre, à encombrement réduit, fort taux de rétreint
    Qté par pcs.
    Rapport de rétreint Jusqu'à 3:1
    Référence 1136-1-G
    Angle 90
    Flexibilité Semi-rigide

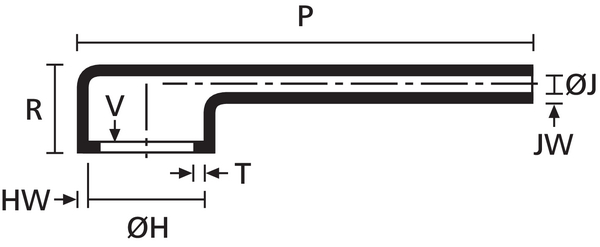

    HW ± 20% 1.8mm

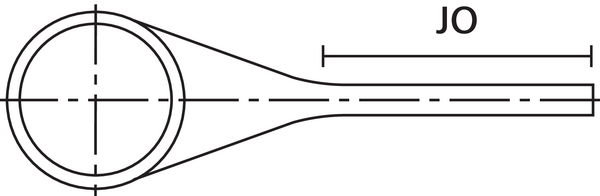

    JO ± 10% 47.0mm
    JW ± 20% 1.1mm
    JW ± 30% 1.1mm
    P ± 10% 116.0mm
    Poids/unité 0.01kg
    R ± 10% 21.0mm
    S nom. 47.0mm
    T ± 10% 1.7mm
    T ± 20% 1.7mm
    V max. 3.3mm
    ∅ H max. b 34.0mm
    ∅ H min. a 43.5mm
    ∅ J max. b 3.5mm
    ∅ J min. a 11.5mm
    Conformité ROHS Oui
    Durée de stockage 5 ans
    Désignation selon la norme VG VG 95343 T06 F 014 A
    ELV conforme (article 4 - 2) Oui
    Homologation(s)
    Homologation(s) VG 95343-6
    Méthode d'essai de la rigidité diélectrique ASTM D2671
    Numéro OTAN 5970-12-305-9880
    Produits dangereux (oui/non) Non
    Rigidité diélectrique 14kV/mm
    Résistance à la traction 15MPa
    Temp. min. de rétreint °C +135 °C
    Températures d'utilisation °C De -75 °C à +150 °C
    Tenue au feu ASTM D635
    Code douanier 39174000
    EAN13 / GTIN13 4031026153278
    Packaging PL1 - Hauteur (m) 0.045m
    Packaging PL1 - Largeur (m) 0.1m
    Packaging PL1 - Longueur (m) 0.13m
    Packaging PL1 - Poids (KG) 0.010001kg
    Packaging PL1 - Quantity 1
    Packaging PL1 - Volume (m³) 0.00059m³
    Packaging PL1 - nature/type sachet
    Pays d'origine GB
    Code UNSPSC 39121721
    ETIM 8.0 Key EC002464
    ETIM 9.0 Key EC002464
