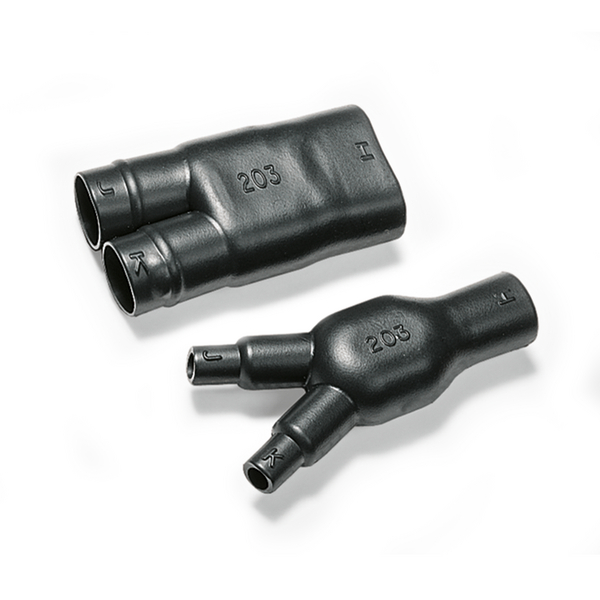

Embout thermo 2 sorties , ⌀ entrée/sortie 13/6 / 7/3mm
Article 402-06036
| 206-1-G-PO-X-BK
|
Copied
- Répartition des contraintes dans le faisceau de câbles
Voir le reste de la gamme:
| Application | Pièces moulées thermorétractables utilisées pour les faisceaux de câbles électriques et électroniques. |
| Brève description | Embout thermo 2 sorties , ⌀ entrée/sortie 13/6 / 7/3mm |
| Code commande | 206-1-G W105 |
| Contenu | 1pce |
| Couleur | Noir (BK) |
| Description Very Short (BMEcat) (max. 40 characters) | Embout 2 sorties 206-1-G |
| Famille de produits | Pièces de dérivation thermorétractables, 2 sorties, homologuées VG |
| GLOBAL PART DESCRIPTION | 206-1-G-PO-X-BK |
| Matière | Polyoléfine réticulée (PO-X) |
| Nom du produit | Helashrink série 200 |
| Qté par | sachet |
| Référence | 206-1-G |
| Variante | Pour câble à 2 âmes |
|
|
| ⌀ H max. b | 6mm |
| ⌀ H min. a | 13mm |
| ⌀ J max. b | 3mm |
| ⌀ J min. a | 7mm |
| ⌀J/K max. b | 3mm |
| ⌀J/K min. a | 7mm |
| ⌀K max. (b) | 3mm |
| ⌀K min. (a) | 7mm |
| Flexibilité | Semi-rigide |
| HW ± 20% | 1.5mm |
| HW ± 30% | 1.5mm |
| JW nom. | 1mm |
| JW ± 30% | 1.0mm |
| JW/KW ± 30% | 1mm |
| P ± 10% | 41mm |
| P ±15% = longueur totale | 41mm |
| R nom. | 22mm |
| R ± 10% | 19mm |
| S nom. | 19mm |
Télécharger
| Conformité ROHS | Oui |
| Homologation(s) |
|
| Méthode d'essai de la rigidité diélectrique | ASTM D2671 |
| Numéro OTAN | 5970-01-173-1846, 5970-12-195-2870, 5970-99-987-8825 |
| Rigidité diélectrique | 15kV/mm |
| Résiste aux UV | Non |
| Temp. min. de rétreint °C | +135 °C |
| Températures d'utilisation °C | De -75 °C à +150 °C |
| Tenue au feu | ASTM D635 |
