21/11/2024

Supprimé voir 403-10025
Article 403-10180 | 310-1-G-PO-X-BK Détails

  • Répartition des contraintes et protection mécanique au point d'épanouissement d'un câble
  • Toutes les pièces sont clairement marquées pour aider à l'orientation durant l'installation

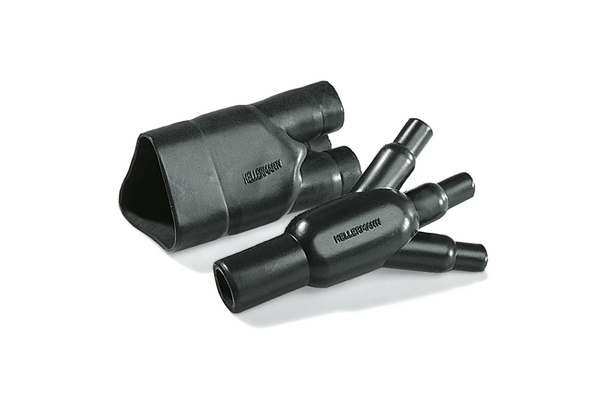

Application Pièces moulées thermorétractables utilisées pour les faisceaux de câbles électriques et électroniques.
Brève description Supprimé voir 403-10025
Contenu 1pce
Couleur Noir (BK)
Description Pour câble à 3 âmes
Famille de produits Pièces de dérivation thermorétractables, 3 sorties, homologuées VG
GLOBAL PART DESCRIPTION 310-1-G-PO-X-BK
Matière Polyoléfine réticulée (PO-X)
Nom du produit Helashrink série 300
Qté par pcs.
Référence 310-1-G
Flexibilité Semi-rigide

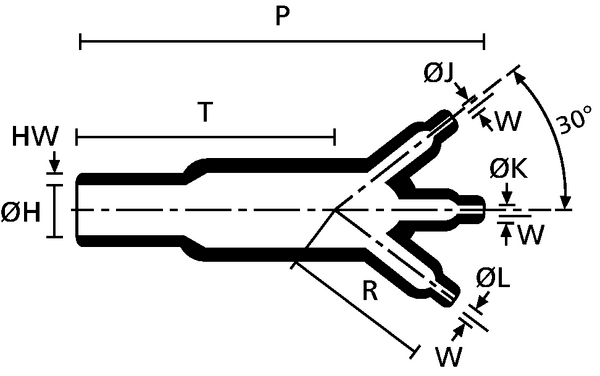

HW ± 30% 3.0mm
JW ± 30% 2.0mm
P ± 10% 135.0mm
Poids/unité 0.04kg
R ± 10% 62mm
S ± 10% 74.0mm
T ± 10% 61.0mm
W ± 20% 1.8mm

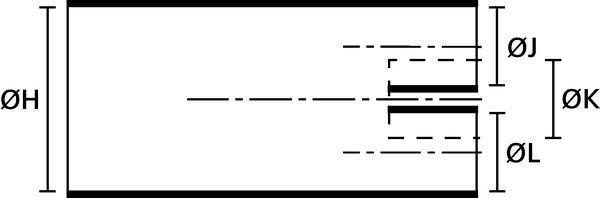

∅ H max. b 19.0mm
∅ H min. a 38.5mm
∅ J max. b 10.0mm
∅ J min. a 19.0mm
∅J/K/L max. b 10.0mm
∅J/K/L min. a 19.0mm
∅K max. (b) 10.0mm
∅K min. (a) 19.0mm
Conformité ROHS Oui
Désignation selon la norme VG VG 95343 T08 D 003 A
ELV conforme (article 4 - 2) Oui
Homologation(s)
Homologation(s) VG 95343-8:2016-03
Méthode d'essai de la rigidité diélectrique ASTM D2671
Numéro OTAN 5970-12-194-9974
Produits dangereux (oui/non) Non
Rigidité diélectrique 15kV/mm
Résistance à la traction 15MPa
Temp. min. de rétreint °C +135 °C
Températures d'utilisation °C De -75 °C à +150 °C
Tenue au feu ASTM D635
Code douanier 39174000
EAN13 / GTIN13 5022660635540
Packaging PL1 - Hauteur (m) 0.04m
Packaging PL1 - Largeur (m) 0.1m
Packaging PL1 - Longueur (m) 0.13m
Packaging PL1 - Poids (KG) 0.040001kg
Packaging PL1 - Quantity 1
Packaging PL1 - Volume (m³) 0.00052
Packaging PL1 - nature/type sachet
Pays d'origine GB
Code UNSPSC 39121721
ETIM 8.0 Key EC002464
ETIM 9.0 Key EC002464
